Jis gali būti tvirtinamas skirstomojoje spintoje arba montuojamas ant rankinio vežimėlio.
Stabilus veikimas ir lengvas montavimas.
Vakuuminio vidaus grandinės pertraukiklio gaminių taikymo sritis
Vidutinės įtampos automatiniai jungikliai pirminiam paskirstymui iki 24 kV, 3150 A (4000*), 50 kA.
Pagrindiniai grandinės pertraukiklio pranašumai
1. Paprasta struktūra.
2. Pritaikykite itin mažo pasipriešinimo vakuuminį pertraukiklį.
3.Adapt optimizavimas ir modulinis spyruoklinis veikimo mechanizmas.
4.Tinka dažnai dirbant.
5. Nemokama priežiūra ir ilgas tarnavimo laikas.
6. Aukštas patikimas našumas.
vcb skydelis patalpų vakuuminis grandinės pertraukiklis 11kV VCB skydelis
Aplinkos sąlygos
Aplinkos temperatūra: -40°C~+40°C (žemiau 35°C per 24 valandas)
Santykinė oro drėgmė: ≤95% (dienos vidurkis) arba ≤90% (mėnesio vidurkis)
Aukštis virš jūros lygio: ≤ 1000 m
Valdymo mechanizmas yra saugomos energijos tipas be išjungimo su nepriklausomu atidarymu ir uždarymu, nepriklausomai nuo operatoriaus veiksmų.Veikimo mechanizmas plačiai naudojamas visuose VD4-R serijos grandinės pertraukikliuose su priekiniu valdymu.
Grandinės pertraukiklį galima valdyti nuotoliniu būdu, kai yra sumontuoti specialūs elektros priedai (variklis, atidarymo ir uždarymo atleidimas).
Valdymo mechanizmas, trys poliai ir srovės jutikliai (jei yra) sumontuoti ant metalinio rėmo be ratų.Konstrukcija ypač kompaktiška, tvirta ir riboto svorio.
VD4-R serijos grandinės pertraukikliai su šoniniais veikimo mechanizmais yra visą gyvenimą trunkantys sandarūs slėgio įtaisai. (Standartai IEC 62271-100)
Vakuuminis grandinės pertraukiklis | **4/R 12 | **4/R 17 | **4/R 24 | |||||||
Standartai | * | * | * | |||||||
Nominali įtampa | Ur(kV) | 12 | 17.5 | 24 | ||||||
Nominali izoliacijos įtampa | Mes (kV) | 12 | 17.5 | 24 | ||||||
Atlaiko įtampą esant 50 Hz | Ud (kV) | 28 | 38 | 50 | ||||||
Impulso atsparumo įtampa | Aukštyn (kV) | 75 | 95 | 125 | ||||||
Vardinis dažnis | fr (Hz) | 50-60 | 50-60 | 50-60 | ||||||
Nominali šiluminė srovė | Ir(A) | 630 | 800 | 1250 m | 630 | 800 | 1250 m | 630 | 800 | 1250 m |
Nominali apkrovos pertraukimo galia (simetrinė vardinė trumpojo jungimo srovė) | Isc(kA) | 12.5 | / | / | 12.5 | / | / | 12.5 | / | / |
16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | ||
20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | ||
25 | 25 | 25 | 25 | 25 | 25 | / | / | / | ||
Trumpalaikė atsparumo srovė (3s) | Ik(kA) | 12.5 | / | / | 12.5 | / | / | 12.5 | / | / |
16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | ||
20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | ||
25 | 25 | 25 | 25 | 25 | 25 | / | / | / | ||
Pajėgumai sukurti | Ip (kA) | 31.5 | / | / | 31.5 | / | / | 31.5 | / | / |
40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | ||
50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
63 | 63 | 63 | 63 | 63 | 63 | |||||
Pajėgumai sukurti | * | * | * | |||||||
Atidarymo laikas | ms | 40...60 | 40...60 | 40...60 | ||||||
Lanko laikas | ms | 10...15 | 10...15 | 10...15 | ||||||
Bendras pertraukos laikas | ms | 50...75 | 50...75 | 50...75 | ||||||
Uždarymo laikas | ms | 30...60 | 30...60 | 30...60 | ||||||
Kodas | Galimos versijos | |||||||||
Uždarymo mygtukas | **Galimi 4 grandinės pertraukikliai su šoniniu veikimo mechanizmu šios versijos: | |||||||||
Atidarymo/uždarymo indikatorius | ||||||||||

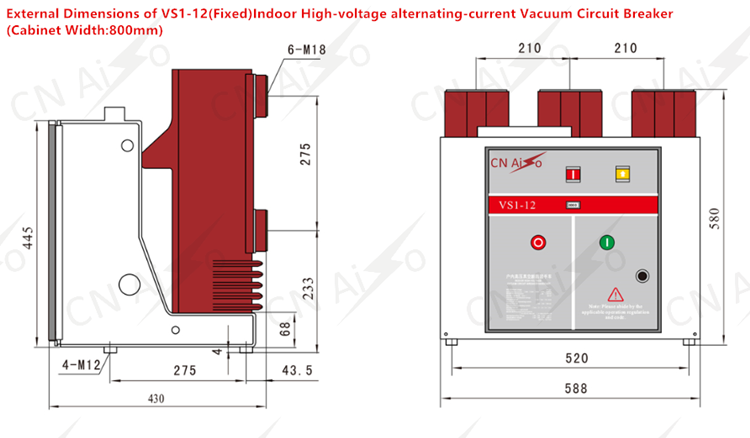

Išleistas | Centro atstumas P=()mm | Fiksuotas | Nuimamas | |||||||
Operacijų skaitiklis | 210 | 210 | ||||||||
Rankinio įkrovimo rankena | 230 | 230 | ||||||||
Atidarymo mygtukas | 250 | 250 | ||||||||
Apsauginė relė | 275 | 275 | ||||||||
Pristatymo gnybtų dėžutė | 300 | 300 | ||||||||
Srovės transformatorius | 310 | 310 | ||||||||
Polo |
